マツダ・プレマシー（平成２０年式、型式ＣＲＥＷ）に、バックカメラ取付の為、入庫いたしました。

今回は部品持ち込みの作業になります。

作業内容をご紹介いたします。

まずはオーディオ廻りのバラシ作業です。

はじめにシフトノブとノブ廻りを外します。

シフトノブは回すのみです。

パネルはつめでついているだけです。

次にセンタコンソール両サイドのパネルを外します。

そしてセンタコンソール下部分をごそっと外します。

その際はビス４つついています。

画像にも見えますが両サイドに１つずつ付いています。

シフトパネルの下にも２つ付いています。

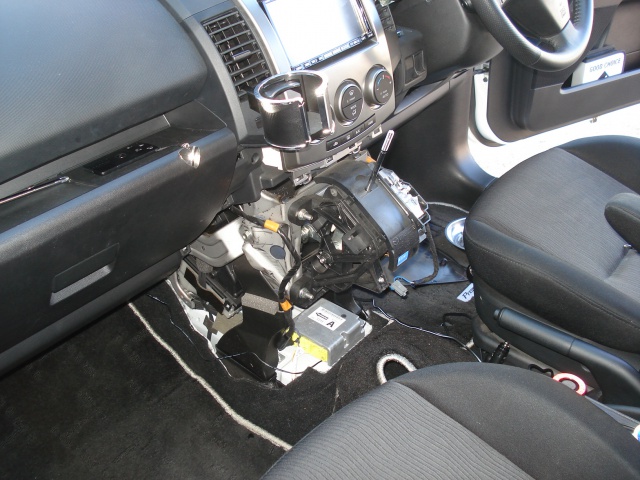

こんな感じになります。

次にオーディオパネルを外します。

下の画像のビス２つを外します。

パネルと一緒にオーディオも付いてきますので、ご注意してください。

これでオーディオの裏面にアクセス出来るようになりました。

次はカメラの配線の通り道を確保します。

今回は助手席側を通すことにしました。

そのためステップ部分のパネルを外します。

配線を後ろまで持ってきたら、次が大変な作業です。

このプレマシーはバックドアと内装が一体の物になります。

なのでバックドア部分の配線が通りにくいのです。

当社では専用カテーテルを使用。

バックドアの蛇腹を通します。

次が鬼門の内装通しです。

これが時間がかかります。

約１時間近くの格闘でした。

やっとこ配線を通しました。

バックドアから雨が漏れてこないようにコーキングします。

配線をすべて接続したら出来上がりです。



こんな感じになりました。

バックも安心して出来るようになりました。
