山形県酒田市東町、部品パーツ持ち込み大歓迎

車好きを全力で応援する、ジャックロードの加藤です。



今回はドイツ車、ＢＭＷのご入庫です。

今回はレーダーにバックカメラの映像を映るようにしていたのですが、

原因不明で、突如バックカメラが映らなくなったとのことで、点検修理のご依頼でした。



他県の車屋さんで、購入して納車時には映っていたそうです。



点検してみます。



まずは

バックカメラが壊れていないか？

バック信号が確実に取られているか？

大体はこんな感じが多いです。





リバースに入れても・・・





後方の画像が映りません・・・

しかし砂嵐状態になる時もある・・・



これは電源関係だな・・・

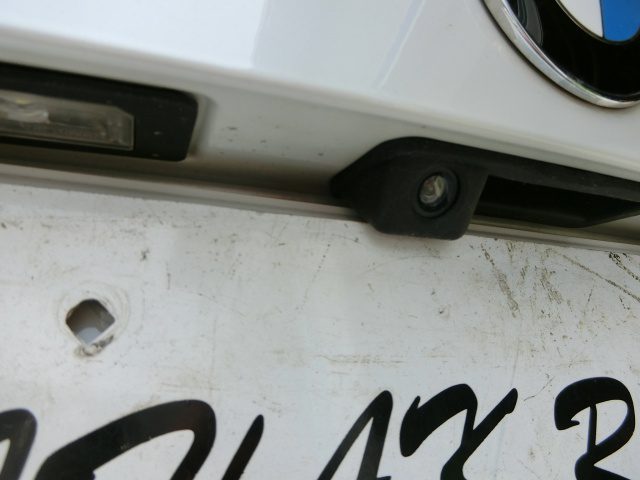

バックカメラは正常！

バック信号の取り出しもＯＫ！



ですが・・・配線の処方法を見てみると・・・

輸入車は通信方法が国産車とは違います。

バック信号を点検するとやっぱりＣＡＮ通信です。

これではバック信号が入りません。

配線をただ単にバックランプにワニでかませて取っている状態でした。

これで今までちゃんと付いていたのかな？？

本当に疑問です。



今回はバック信号にリレーをかませます。

バック信号が入ると電源を常時電源に切り替える方法です。

それなら、一度スイッチが入れば映ります。



さて、これでどうかな？！

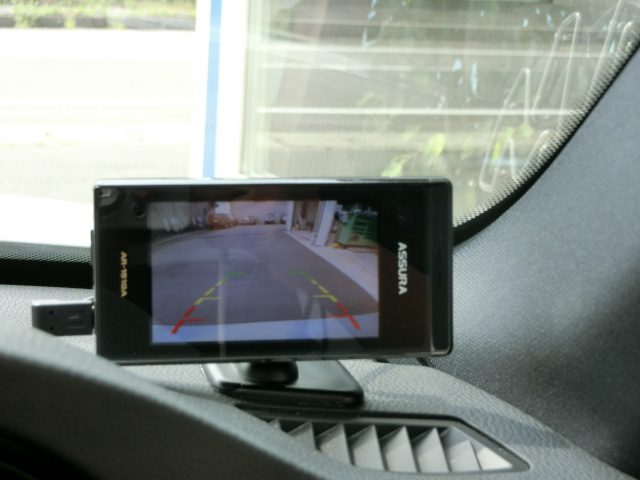

ちゃんと映ってます！！



これでＯＫです。

当社では全てギボシでの作業になりますので、安心です。

また純正にすぐに戻せるようにギボシ加工しました。



あとはエンジンチェックランプも付いていましたので、

診断機にてデーター消去しました。





ありがとうございました。
